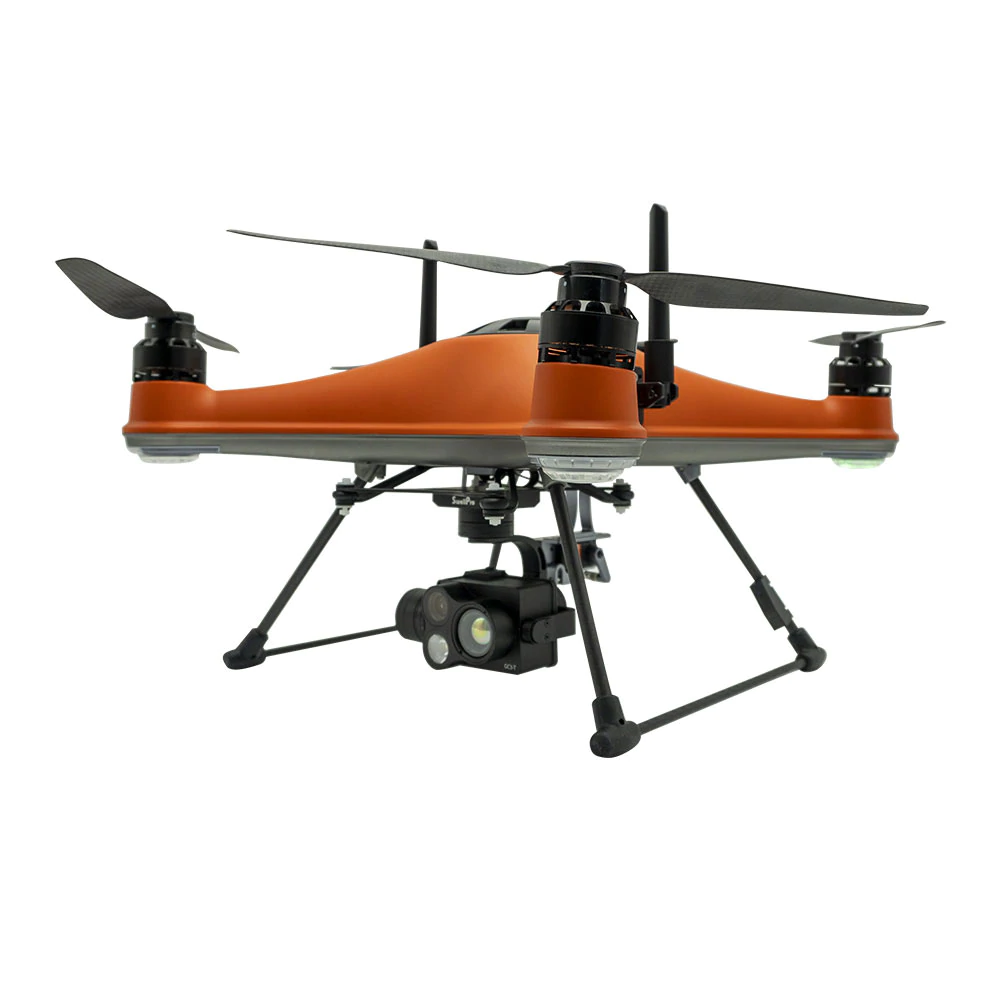

La 5e génération de drones étanches Swellpro est arrivée – et c'est meilleur que jamais.

Le SD4 représente plus de sept années d'améliorations de conception et d'expérience, aboutissant à la plate-forme flottante et volante entièrement numérique la plus puissante de Swellpro à ce jour.

Sans aucun doute, une nouvelle référence pour les drones étanches a de nouveau été établie, tout simplement il n'y a pas de drone au monde comme lui.

• Drone étanche classé IP67
• Contrôleur certifié IP66 – désormais compatible avec smartphone ou tablette
• Portée de transmission d'images de 5 km sur les antennes standard
• Durée de vol améliorée de 30 minutes
• Capacité de charge utile de 2 kg
• Batterie intelligente coulissante

Le SD4 est livré avec de nombreuses autres fonctionnalités et une gamme encore plus large de charges utiles, y compris la caméra à cardan à trois axes établie, qui enregistre désormais des fichiers RAW.

Plusieurs mécanismes de largage de charge utile sont toujours disponibles, ainsi qu'une option révolutionnaire de caméra thermique. Le Splashdrone 4 est également équipé d'une nouvelle application mobile performante et améliorée.

Batterie de drone intelligent contrôlée par microprocesseur

Chaque batterie SD4 coulissante est dotée de son propre microprocesseur intégré, associé à des cellules lithium haute performance de 6 500 mAh, pour une autonomie de vol allant jusqu'à 30 minutes. La batterie intelligente SD4 offre :

• Surveillance de l'alimentation et alertes en temps réel
• Charge équilibrée intégrée pour garantir la santé, la sécurité et la longue durée de vie de la batterie en surveillant en permanence la santé, l'état de charge et la température de la batterie.
• Stockage et entretien de la batterie plus simples puisque le contrôleur gère l'état de la batterie même lorsqu'il n'est pas dans l'avion.
• Remplacement rapide de la batterie par simple insertion. Les connecteurs intégrés permettent une installation et un remplacement sans fil.
• Enregistrement des données de charge et d'utilisation de la batterie pour permettre une meilleure gestion de la batterie et un enregistrement des événements.

Conception de corps étanche innovante et haute visibilité

La conception du fuselage du SD4 s'appuie sur la solide expérience et la connaissance approfondie des ingénieurs de SwellPro en matière de drones étanches, de matériaux et de procédés. Sa structure est simple, esthétique, légère, robuste et surtout fonctionnelle. La coque a été conçue pour faciliter la mise à niveau, la réparation ou le remplacement de pièces, ainsi que pour permettre diverses modifications personnalisées grâce à des points de fixation intégrés. Une trappe étanche à charnière facilite et accélère le remplacement du module de batterie coulissant.

Système de propulsion puissant avec ordinateur de vol réglé

Fruit de 18 mois de recherche et développement intensifs, le SwellPro SD4 intègre de nouveaux moteurs, des contrôleurs de vitesse à reflux numériques (ESC), un tout nouvel ordinateur de vol personnalisé et un gyroscope pour offrir une plateforme de vol polyvalente et complète. Capable de voler dans des conditions météorologiques difficiles avec des charges variables, le nouveau SwellPro SD4 offre une solution fiable et flexible aux défis du vol en toute sécurité sur l'eau sur de longues distances.

Moteurs étanches

Les nouveaux moteurs 3510 offrent des performances robustes et stables, une capacité de charge élevée et d'excellentes performances en vol. Spécialement conçus pour le milieu marin, ils sont dotés de matériaux haut de gamme, d'un revêtement d'étanchéité performant et de roulements résistants à l'eau salée, pour une meilleure résistance aux agressions du sel et du sable.

Hélices en fibre de carbone

Le SwellPro SD4 est équipé d'hélices en fibre de carbone de 12 pouces, réglées et équilibrées, à démontage rapide. Elles sont éprouvées, durables et résistantes à la corrosion marine. Leur rigidité et la précision de leur pas en font la solution idéale pour les aéronefs hautes performances. Les hélices sont fixées par des fixations à baïonnette à démontage rapide, contrairement aux hélices vissées plus courantes qui peuvent se détacher lorsque le drone est en mer.

Nouveaux contrôleurs de vitesse de moteur électroniques Reflux (ESC)

Le SD4 utilise de nouveaux régulateurs de vitesse numériques à reflux haute vitesse de 40 A, à économie d'énergie. Grâce à sa réactivité, son faible bruit et sa gestion thermique intégrée, le SwellPro SD4 offre des distances de freinage plus courtes, un vol plus stable et des températures internes plus basses, garantissant ainsi sécurité et fiabilité en vol.

Charges utiles jusqu'à 2 kg

Le SD4 peut soulever confortablement une charge utile de 1,5 kg avec un poids de charge utile maximal de 2 kg.

Stroboscope anti-collision intégré

Sur le dessus du SD4, un stroboscope anticollision blanc brillant aide le pilote et les autres aéronefs à localiser le drone dans l'obscurité et la faible luminosité, conformément aux exigences réglementaires de nombreuses régions. Le stroboscope peut être activé ou désactivé en vol via l'application SwellPro.

Systèmes radio entièrement numériques pour une transmission claire et longue distance

Grâce à de nouvelles radios numériques sans fil avancées, le SD4 peut diffuser son image jusqu'à 5 km de distance en vol. Des antennes réglables innovantes peuvent être configurées pour optimiser la portée selon les exigences de la mission. À seulement 0,5 m au-dessus de l'eau, la portée atteint 2,8 km et, à la surface de l'eau, 500 m.

Multi-connexion

Contrairement à de nombreux autres drones, le SD4 permet de connecter simultanément plusieurs appareils et applications aux systèmes de vol du drone, soit par WiFi multipoint, Ethernet ou interface série.

Fonction de retournement automatique

Si l'appareil est renversé par une vague, l'ordinateur de vol SD4 verrouille immédiatement les hélices par sécurité. Lorsque le pilote réarme le drone, celui-ci se redresse automatiquement et est prêt à décoller.

Mode sombre

Pour les missions secrètes de nuit ou pour éviter d'effrayer la faune la nuit, les feux de navigation du drone peuvent être éteints via l'application SwellPro.

Intégration de plateforme ouverte

Interface API de contrôle de vol ouverte

Grâce à l'API ouverte SwellPro, les fabricants et utilisateurs tiers peuvent se connecter à la plateforme de vol SD4. Les équipements tiers peuvent collecter des données de vol en temps réel pour contextualiser les relevés des capteurs et permettre le contrôle des fonctions de l'avion, de la nacelle, du déclencheur de caméra et des instruments tiers pour des applications spécifiques à l'industrie.

Port de données série bidirectionnel pass-thru

Pour faciliter l'intégration avec des composants tiers, le SwellPro SD4 et la télécommande sont équipés d'un port série unique (UART/TTL) permettant de transmettre directement les données générées par les capteurs de charge utile tiers du drone au port série et à l'interface Wi-Fi de la télécommande. Cette interface bidirectionnelle permet également de renvoyer en temps réel les signaux de commande provenant d'équipements tiers au sol vers le capteur ou l'ordinateur de vol du drone.

Port Ethernet direct

Outre le Wi-Fi multipoint, la télécommande SD4 offre également une connexion Ethernet filaire. Ce port reproduit les fonctionnalités du Wi-Fi et permet une connexion filaire à un PC ou à un autre équipement Ethernet physique.

SDK pour l'intégration de drones, de caméras et de systèmes radio

Le SDK SwellPro pour SD4 facilite l'interfaçage avec les instructions de vol et la télémétrie de vol, le contrôle et les paramètres de la caméra ainsi que le système radio numérique.

Point d'accès Wi-Fi pour drones

Outre le point d'accès Wi-Fi de la radiocommande, le drone SD4 prend également en charge les connexions Wi-Fi locales, simplifiant ainsi la connexion de charges utiles tierces sans câble. Le réseau Wi-Fi du drone est étendu de manière transparente à celui de la radiocommande via la liaison de données SwellPro.

Spécifications techniques

Aéronef
Indice d'étanchéité :	IP67
Poids du drone (batterie et accessoires inclus)	2,18 kg
Diamètre de l'axe	450 mm
Vitesse de montée maximale	4 m/s
Vitesse de descente maximale	4 m/s
Vitesse maximale	22 m/s (49 MPH) en mode ATTI et 10 m/s (22 mph) en mode GPS
Angle d'inclinaison maximal	ATTI : 12,5° ; ATTI (rapide) : 25°
Altitude maximale de décollage :	120 m en mode GPS et mode ATTI – il n'y a aucune limitation
Résistance à la vitesse maximale du vent :	Rafale de pointe de 8 m/s (18 MPH) (11-16 nœuds) (F4) ; 14 m/s (31 MPH) (F7)
Durée de vol maximale :	30 minutes (sans vent ni charge) ; (environ 25 minutes avec GC3-S, environ 15 minutes avec une charge de 1,5 kg)
Distance de vol maximale :	5 KM
Capacité de charge utile maximale :	2 kg
Hélices :	Hélices à démontage rapide en fibre de carbone
Moteurs:	#3509 – 740Kv
Fréquence de fonctionnement :	5180 – 5875 MHz
Puissance de l'émetteur (EIRP) :	FCC/IC : ≤ 24 dBm CE/SRRC/MIC : ≤ 20 dBm
Température de fonctionnement	-10℃ ~ 40℃
Systèmes de positionnement par satellite :	GPS/GLONASS
Précision en vol stationnaire :	±0,5 m (vertical); ±0,5 m (horizontal)
Port série de transfert :	Connectez-vous à un appareil tiers et transférez les données de l'appareil tiers vers la télécommande
UART :	Permet un port série TTL vers TCP, avec un débit en bauds de 115 200
Point d'accès Wi-Fi	IP : 192.168.1.101:2222
Puissance d'entrée :	12 V/2 A | 5 V/2 A

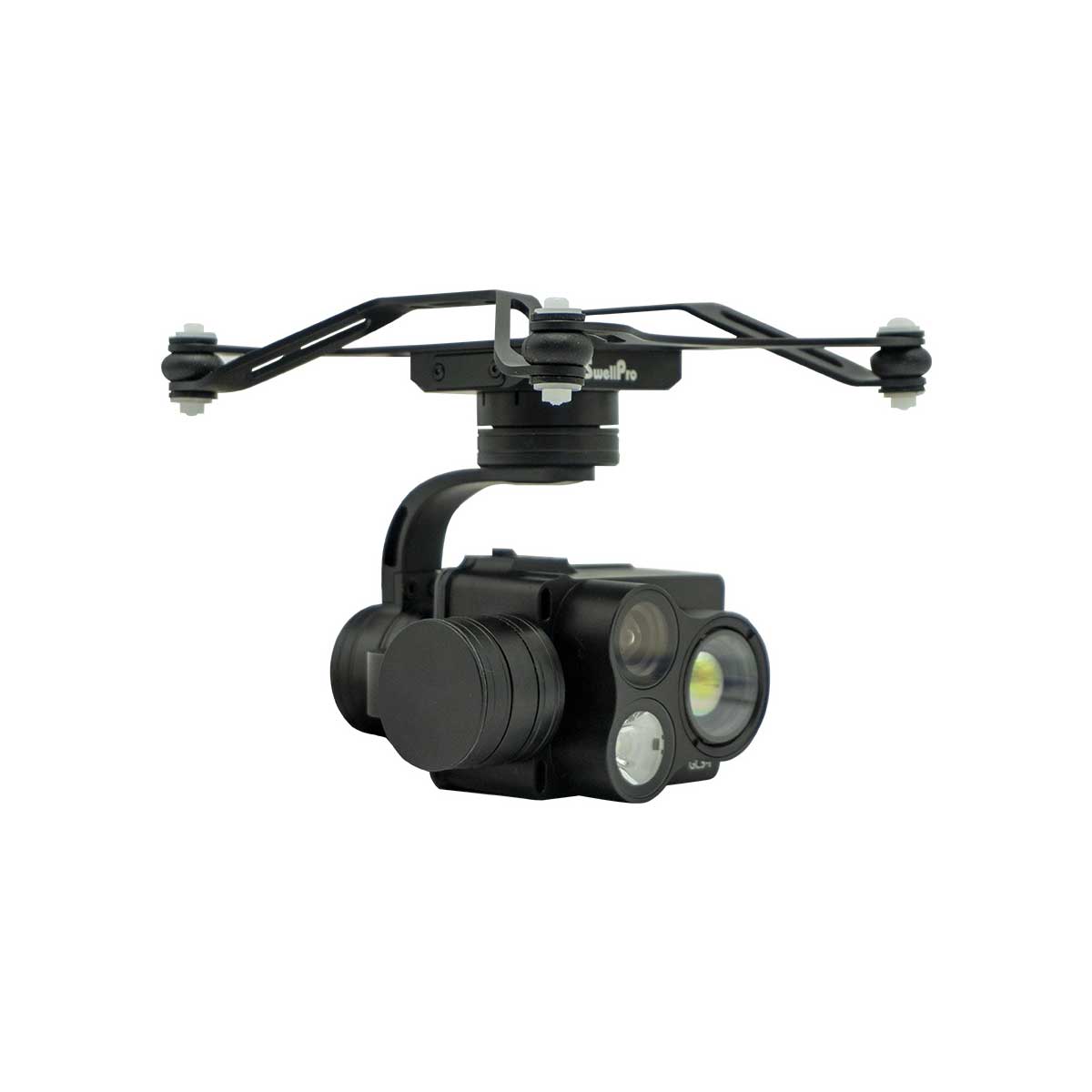

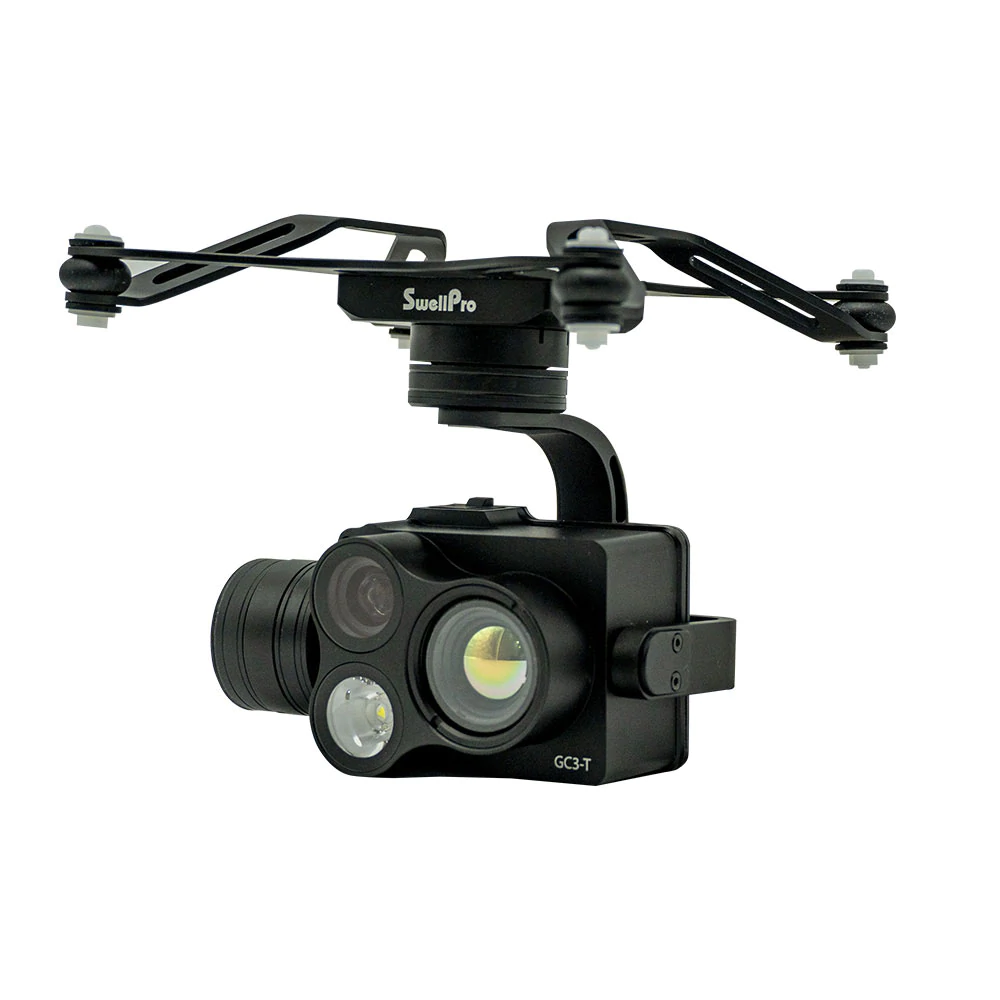

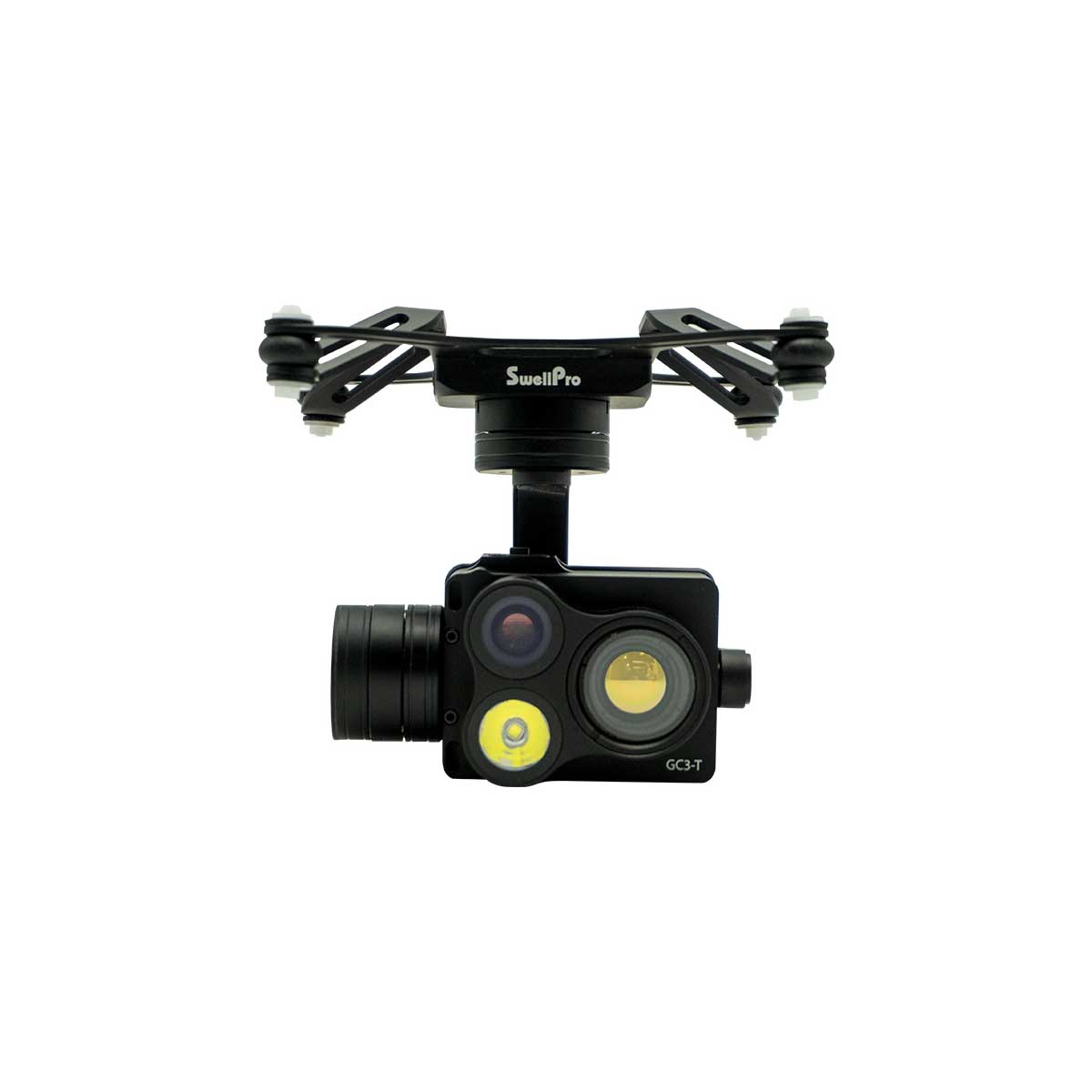

SwellPro GC3-T

La caméra thermique étanche à 3 axes de Swellpro combine à la fois une caméra infrarouge thermique haute résolution et une caméra Full HD à faible luminosité avec une lampe de poche LED à intensité variable, qui peut fournir simultanément une imagerie infrarouge et visible.

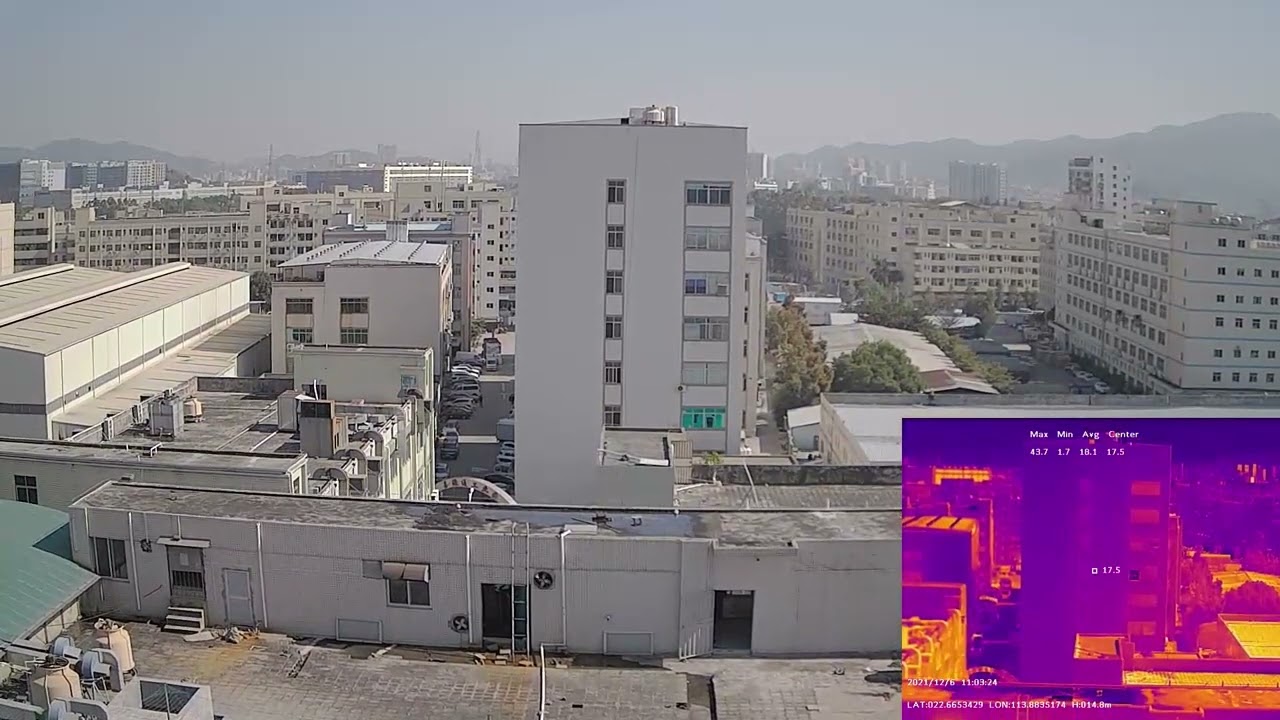

Utilisez l'imagerie thermique pour identifier les objets d'intérêt, puis passez rapidement en mode faible luminosité pour mieux identifier l'objet avec plus de détails. L'intégration du GC3-T avec le SD4 permet à de nombreuses industries d’accomplir leurs missions de manière plus intelligente et plus rapide, avec beaucoup moins de risques et de coûts.

L'imagerie thermique aérienne peut aider les pompiers à voir à travers la fumée et les agriculteurs à surveiller la santé des cultures d'en haut, ou à aider aux opérations de recherche et de sauvetage.





Spécifications techniques

Caméra thermique à cardan 3 axes (GC3-T)
Étanche:	IP67
Axe:	3 axes (tangage, roulis, lacet)
Angle d'inclinaison :	-90° à 0°
Vitesse de contrôle maximale :	Tangage 60°/s
Poids:	Environ 450 g
Taille:	110*100*115mm
Caméra à faible luminosité
Capteur d'image:	CMOS Starlight 1/2″ 12M
Lentille:	Champ de vision : 66°
Éclatement:	Fermé/3/5/10 pièces
Intervalle	Fermeture/1/3/5/10 s
Résolution vidéo:	FHD : 1920 x 1080 30/60p | HD : 1280 x 720 120/60p
Flux vidéo maximal :	64 Mbps
Format d'image :	JPEG
Format vidéo :	MP4 / MOV
Prise en charge de la carte mémoire :	Les cartes Micro SD d'une capacité maximale de 128 Go, d'une vitesse d'écriture ≥ 15 Mo/s et d'une vitesse de transmission de classe 10 ou supérieure ou de classification UHS-1 sont prises en charge
Température de fonctionnement :	-10℃ à 40℃
Caméra IR
Capteur d'image:	Détecteur de plan focal infrarouge non refroidi à l'oxyde de vanadium
Lentille:	19 mm/25 mm
Résolution @ fréquence d'images :	640*512 à 30p/48p/50p
Palette:	Blanc chaud / Noir chaud / Arc-en-ciel / Arc-en-ciel à contraste élevé / Rouge fer / Lave / Ciel / Gris moyen / Gris rouge / Violet orange / Spécial 1 / Rouge avertissement / Feu de glace / Rouge cyan / Spécial 2 / Rouge dégradé / Vert dégradé / Bleu dégradé / Vert avertissement / Bleu avertissement
Réticule :	Afficher (par défaut), masquer, déplacer
rapport de contraste :	Réglage du curseur (0-255), valeur moyenne par défaut
Luminosité:	Réglage du curseur (0-511), valeur moyenne par défaut
Équipement DDE (amélioration de l'image) :	Désactivé / Activé (activé par défaut)
Mesure de température OSD marche/arrêt :	Désactivé / Activé (la valeur par défaut affiche les températures les plus élevées, les plus basses et le point central)
Unité de mesure de la température :	Celsius, Kelvin, Fahrenheit
Alarme de mesure de température :	Désactivé, alarme basse température, alarme haute température, alarme haute et basse température
Réglage de l'alarme de basse température :	-20℃～+150℃
Réglage de l'alarme de température élevée :	-20℃～+150℃



Le Splash Drone 4 comprend les éléments suivants :

• ×1 Splash Drone 4 Drone
• ×1 Caméra thermique à cardan 3 axes GC3-T
• ×1 Télécommande SD4
• ×2 paires d'hélices
• ×1 Batterie intelligente (IB4)
• ×1 Chargeur pour IB4
• ×1 câble d'alimentation CA
• ×1 Câble d'alimentation pour télécommande
• × 1 câble micro USB
• ×1 tournevis hexagonal
• ×2 vis hexagonales
• ×1 Évent barométrique (supplémentaire)
• ×1 Manuel d'utilisation
• ×1 Certificat
• ×1 Guide d'entretien
• ×1 étui de transport.
