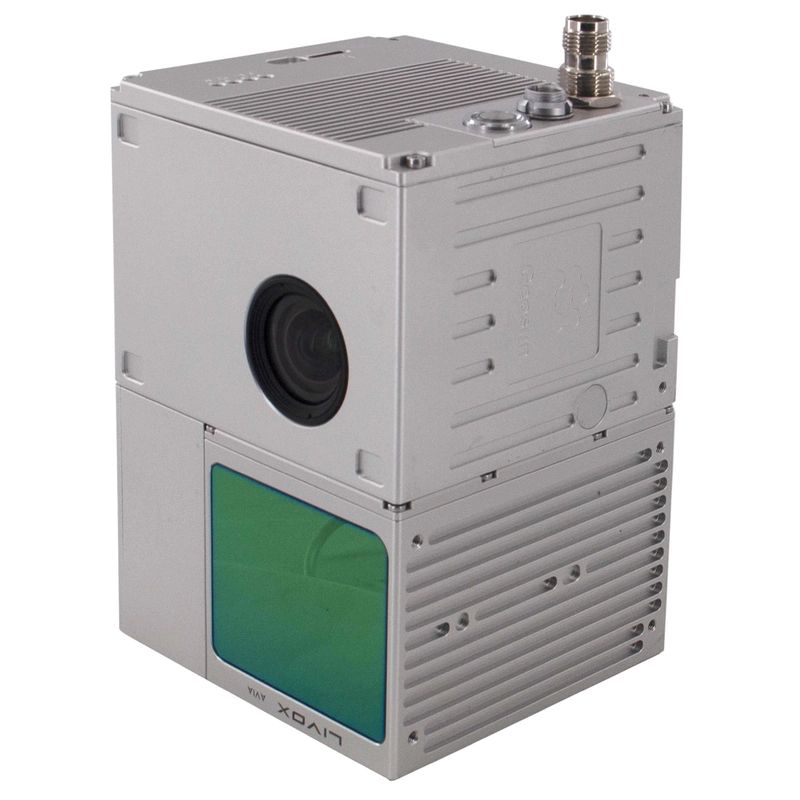

Lidar GS-100C+

Longo Alcance de Detecção
O Livox Avia ajusta o seu alcance de detecção de acordo com a intensidade da luz, mantendo o ruído a um nível baixo. O alcance de detecção aumenta para 450m em ambiente de condições de pouca luz (tal como num dia nublado, em ambientes fechados ou à noite), garantindo que objectos distantes sejam capturados ao detalhe.



Modo de digitalização dupla
A utilização do laser multilinha e varredura de alta velocidade permitem que o Livox Avia atinja uma taxa de até 240.000 pontos/s para nuvens de pontos. O dispositivo de alto desempenho está equipado com modos de varredura de repetição mas também não-repetitivos, para atender às necessidades de diferentes cenários.



Especificações

gAirHawk GS-100C
	Nome do item	Parâmetro do sistema
GS-100C+ Parâmetro	Peso	1022G
	Precisão de medição	Menos de 15 cm (100 m AGL)
	Faixa de potência	12V~16V
	Temperatura de trabalho	-20℃~+55℃
	Consumo	Média 20W
	Plataforma de suporte	DJI M300 RTK (modo RTK)
	Armazenamento	Armazenamento de 64 GB, suporte máximo para cartão TF de 128 GB
Unidade Lidar	Modelo a laser	Livox Avia
	Faixa de medição	190m@10% Refletividade
	Classe do laser	905nm Classe1 (IEC 60825-1:2014)
	Números da linha do laser	Equivalente a 64 feixes
	Misturar. variar	0,3 M
	Precisão de alcance	2 cm
	Dados	Eco triplo, 720.000 pontos/seg
	FOV	70° a vista circular
Unidade POS	Tipo de PDV	AG 302
	Frequência de actualização	200Hz
	Precisão do rumo	0,040°
	Precisão de afinação	0,015°
	Precisão de rolling	0,015°
	Precisão da posição	0,02 - 0,05 m
	Tipo de sinal GNSS	GPSL1/L2/L5 GLONASSL1/L2 BDS B1/B2/B3 GAL E1/E5a/5b
Software de pré-processamento	Software PDV	Informações de saída: posição, velocidade, atitude
	Software de nuvem de pontos	Formato de dados de nuvem de pontos de saída: formato LAS, formato TXT personalizado
Câmera embutida	FOV	83 graus
	Pixel efetivo	26 Megapixels
	Evento accionador	Disparador por distância ou tempo



Aplicação para levantamento e mapeamento





Pacote

É embalado numa mala com forro de material EVA e coberto por caixa de papelão.





Nuvem de pontos de cor

O gAirHawk, desenvolvido pela Geosun Navigation, é um software de gestão de dados obtidos por lidar, e comporta a computação em nuvem de pontos. Suporta a configuração e gestão de sistemas de aquisição de dados, descodificação de varredura a laser em tempo real e pós-processamento, tais como o cálculo e análise de dados obtidos das nuvens de pontos,.
