Sistema de escaneo LiDAR

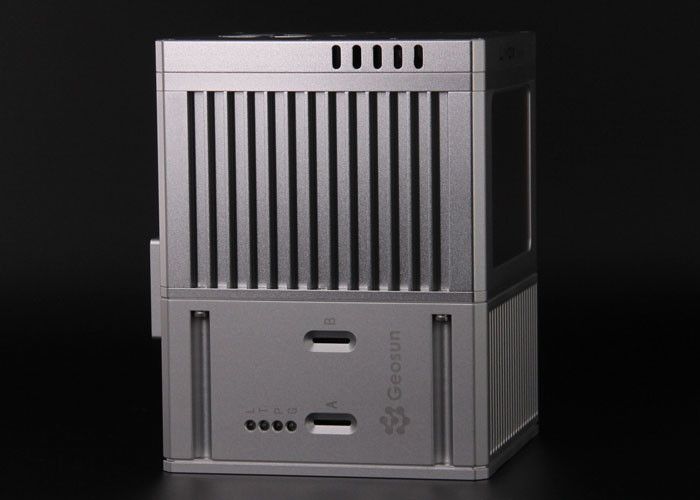

gAirHawk GS-300T es un tipo de sistema de adquisición de datos de nube de puntos LiDAR compacto de rango medio, escáner láser Livox Tele-15 integrado, sistema de determinación de actitud y posicionamiento GNSS e IMU, y unidad de control de almacenamiento, capaz de realizar mediciones en tiempo real y dinámicamente. , recopile masivamente datos de nubes de puntos de alta precisión e información de imágenes enriquecida. Se utiliza ampliamente en la adquisición de información espacial 3D en topografía, electricidad, silvicultura, agricultura y planificación territorial.
De largo alcance
El Tele-15 utiliza una lente doble asférica de gran diámetro y resuelve problemas comunes de desenfoque de fácula en diseños ópticos de enfoque largo, ofreciendo un rango de detección de hasta 500 m. Incluso cuando la reflectividad del objeto objetivo es tan baja como 10%, aún puede alcanzar un rango de detección de hasta 320 m. Tele-15 admite firmware personalizado para aumentar el límite de alcance detectable a 1000 metros.
Especificación
| gAirHawk GS-300T | ||
| Nombre del árticulo | Parámetros del sistema | |
|
GS-300T Parámetros |
Peso | 2,15 kilos |
| Temperatura de trabajo | -20 ℃ ~ 55 ℃ | |
| Rango de poder | 12 voltios | |
| Consumo | 20W | |
| Transportador | Dron de ala fija VTOL | |
| Almacenamiento | Almacenamiento de 64 GB, soporte máximo de tarjeta TF de 128 GB | |
| sobredosis | 16X12,5X13,5cm | |
|
Unidad Lidar
|
Rango de medición | Reflectividad 320m@10%, Reflectividad 500m@50%, |
| Clase de láser | 905nm Clase 1 (IEC 60825-1:2014) | |
| Número de línea láser | 128 haz | |
| Precisión del rango | 2cm | |
| Frecuencia de pulso | 240 kilociclos | |
| Divergencia del haz | 0,02° * 0,12° | |
| Velocidad de datos | Doble eco 480.000 puntos/seg. | |
| campo de visión | 14,5° * 16,2° | |
| Sensor láser | Livox Tele-15 | |
| Unidad POS | Frecuencia de actualización | 200 Hz |
| Liderear Punteria | 0,017° | |
| Precisión de tono | 0,005° | |
| Precisión de rodadura | 0,005° | |
| Precisión de posición | ≤0,05 m | |
| Tipo de señal GNSS | GPSL1/L2 GLONASSL1/L2 BDS B1/B2a/B3 | |
| Placa base GNSS | OEM 719 | |
| IMU | AGS 303 | |
| Software de preprocesamiento | software de punto de venta | Información de salida: posición, velocidad, actitud |
| software de nube de puntos | Formato de datos de nube de puntos de salida: formato LAS, formato TXT personalizado | |
Paquete

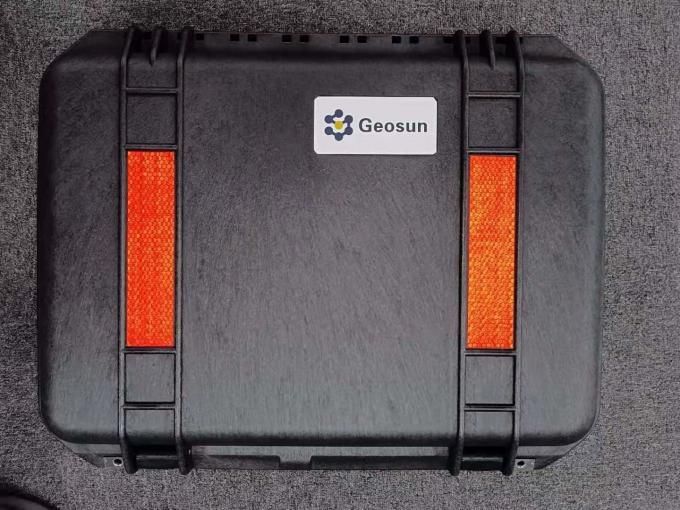

Se empaqueta en una maleta con revestimiento de material EVA en el interior y luego se cubre con una caja de cartón duro. Es adecuado para envíos aéreos y marítimos.
