Sistema de digitalização Drone LiDAR

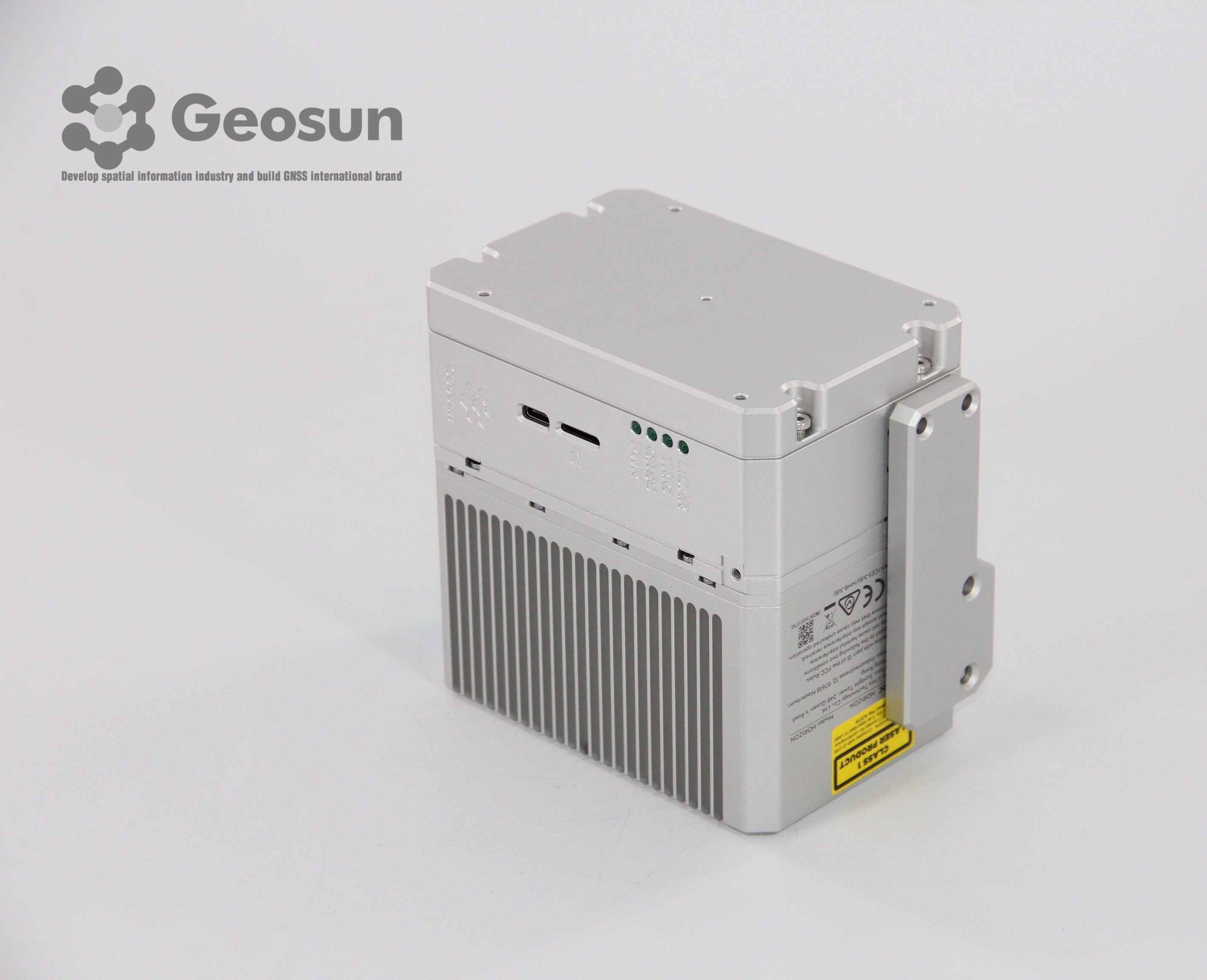

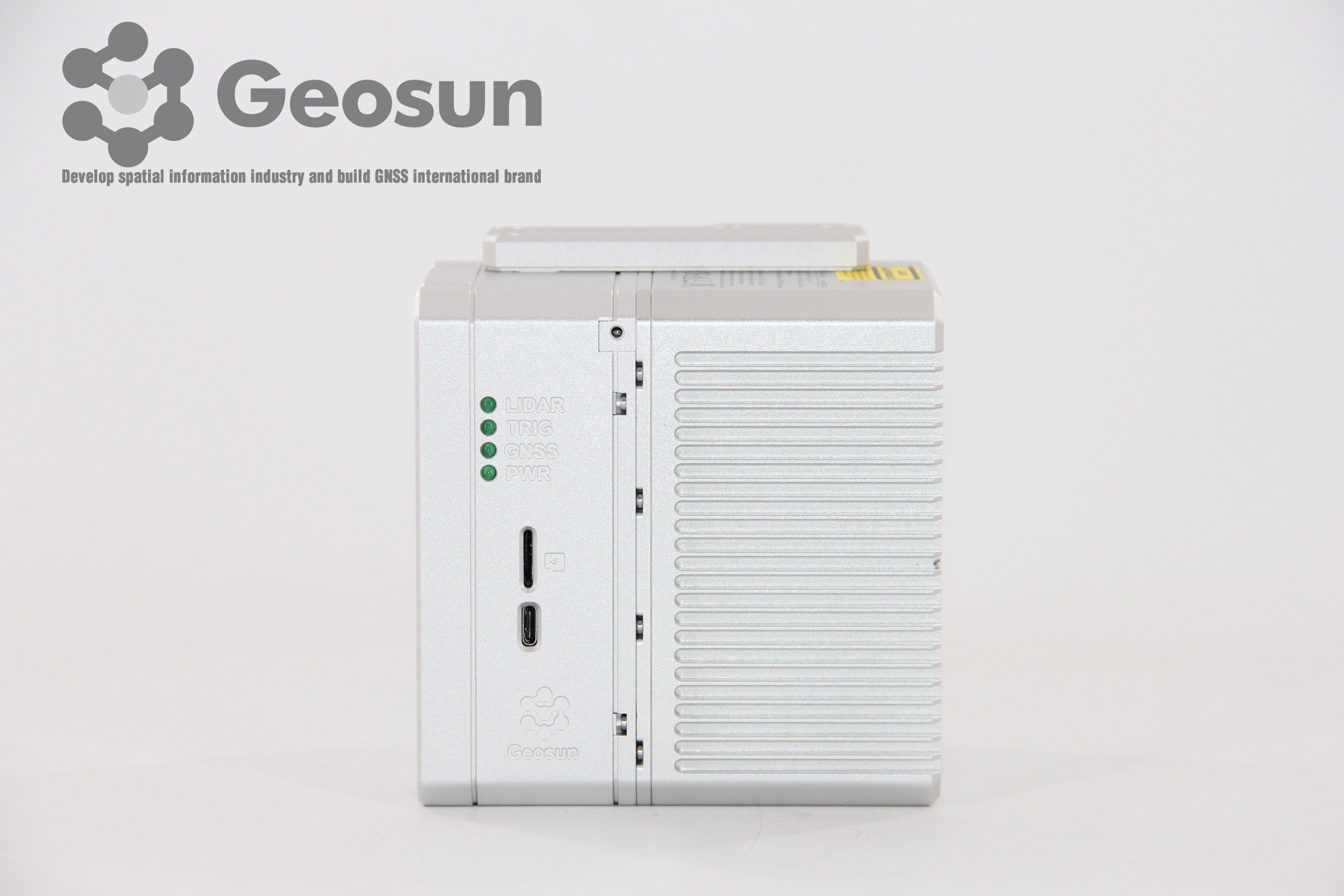

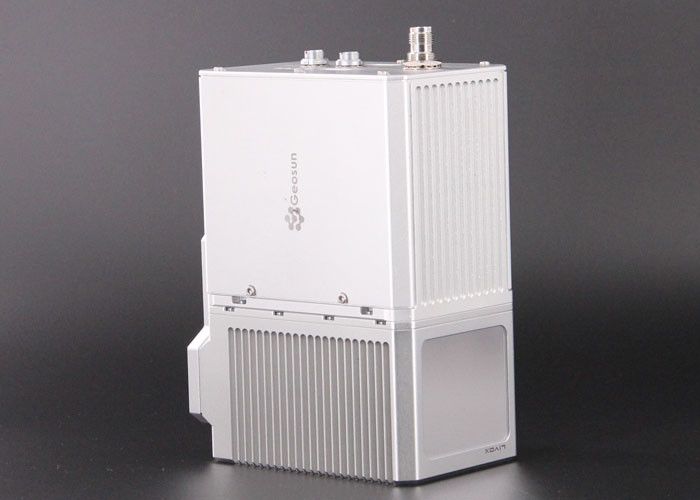

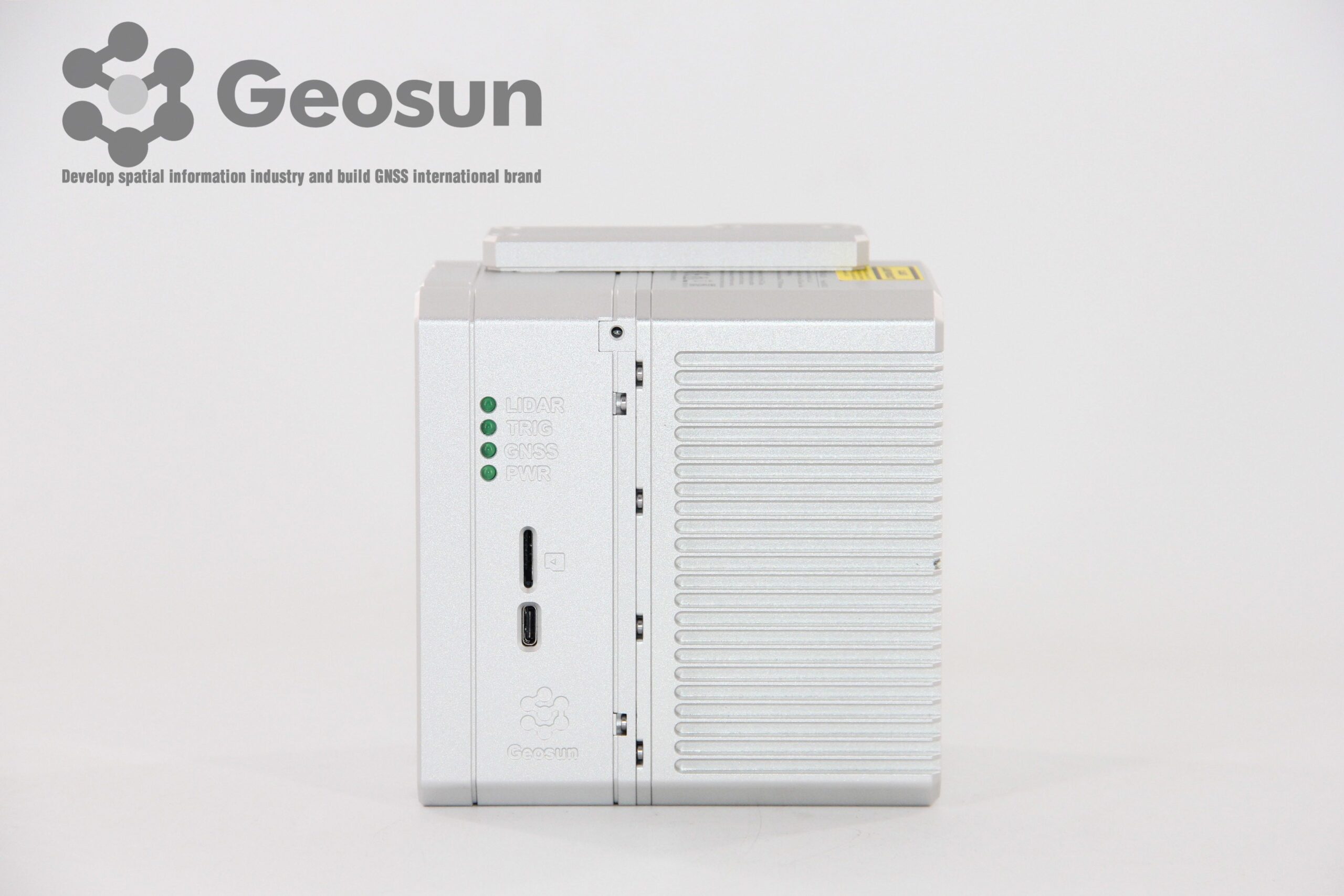

gAirHawk GS-130H New Designed é um tipo de sistema de aquisição de dados de nuvem de pontos LiDAR compacto e de curto alcance, scanner a laser Livox Horizon integrado, sistema de determinação de atitude e posicionamento GNSS e IMU e unidade de controle de armazenamento, é capaz de em tempo real, dinamicamente, coletar massivamente dados de nuvens de pontos de alta precisão e informações ricas de imagens. É amplamente utilizado na aquisição de informações espaciais 3D em topografia, eletricidade, silvicultura, agricultura, planejamento territorial.
Padrões de digitalização horizontal não repetitivos
O Livox Horizon apresenta padrões de varredura horizontal não repetitivos que diferem significativamente da varredura linear repetitiva oferecida pelos sensores LiDAR tradicionais. As áreas escaneadas dentro do FOV de um sensor Horizon aumentam quanto maior o tempo de integração, aumentando a probabilidade de objetos e outros detalhes dentro do FOV serem detectados. A densidade da nuvem de pontos pode facilmente ultrapassar a dos sensores LiDAR de 64 linhas, resultando em dados mais seguros e confiáveis. A taxa de cobertura da nuvem de pontos aumentará gradualmente ao longo do tempo de integração para quase 100%.
Especificação
| gAirHawk GS-130H | ||
| Nome do item | Parâmetros do sistema | |
|
GS-130H Parâmetros |
Peso | 1,2kg (sem câmera) |
| Precisão de medição | 12 cm | |
| Temperatura de trabalho | -40℃~+85℃ | |
| Faixa de potência | 12V-15V | |
| Consumo | Média 15W | |
| Plataforma de transporte | DJI M600 PRO, DJI M300/M350, Yuneec H850 RTK | |
| Armazenar | Armazenamento de 64 GB, suporte máximo para cartão TF de 128 GB | |
|
Unidade Lidar
|
Faixa de medição | Refletividade de 90m@10%, Refletividade de 130m@20% |
| aula de laser | 905nm Classe 1 (IEC 60825-1:2014) | |
| Número da linha do laser | Equivalente a 64 linhas | |
| Máx. faixa | 260 metros | |
| Misturar. faixa | 0,3m | |
| Precisão de alcance | 2cm (@1m~200m) | |
| dados | Eco duplo 480.000 pontos/seg | |
| FOV | 81,7°× 25,1° | |
| Unidade POS | tipo de PDV | AGS 302 |
| Frequência de atualização | 200Hz | |
| Precisão de direção | 0,04° | |
| Precisão de passo | 0,015° | |
| Precisão de rolamento | 0,015° | |
| Precisão da posição | 0,02 - 0,05m | |
| tipo de sinal GNSS | GPSL1/L2 GLONASSL1/L2 BDS B1/B2a/B3 | |
| Software de pré-processamento | software POS | Informações de saída: posição, velocidade, atitude |
| Software de nuvem de pontos | Formato de dados de nuvem de ponto de saída: formato LAS, formato TXT personalizado | |
| Câmera (opção) | Modelo de câmera | SonyRX1RM2 |
| Pixel Efetivo | 42 megapixels | |
| Acionar evento | Gatilho de distância ou tempo | |
| Peso (g) | Menos de 600 | |
Pacote

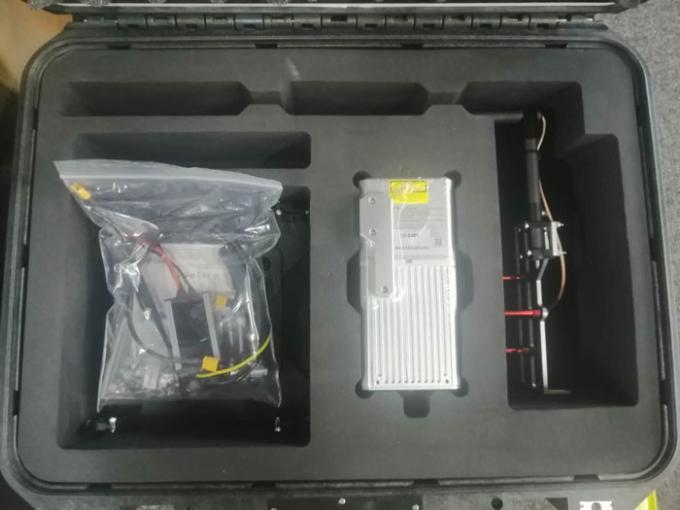

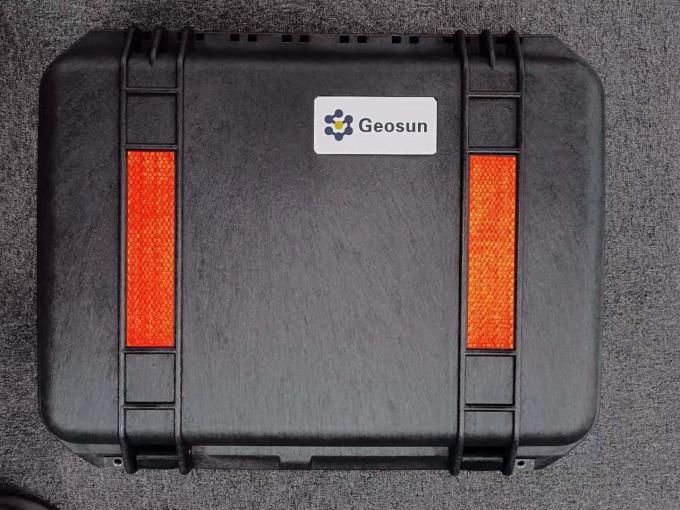

Ele é embalado em uma maleta com forro de material EVA dentro e depois coberto por uma caixa de papelão rígida. É adequado para remessa aérea e marítima.
